> 사업분야 > 빗물이용시설빗물이용시설

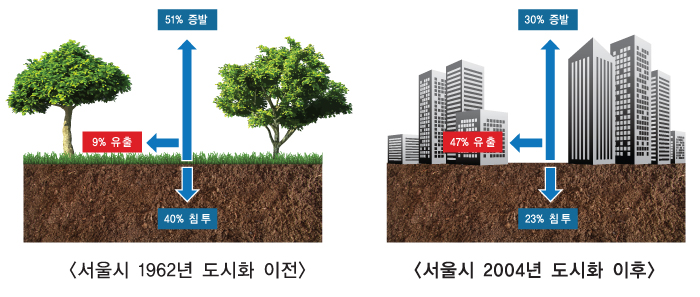

- 도시개발로 인한 포장면의 증가로 지면이 불투수지로 전환되면서 물순환 기능의 저하와 증발산량 및 지하수의 감소가 심각한 상황이 되었다. 또한, 우리나라는 기후변화에 의하여 강수량의 ⅔가 여름철에 집중되기에 강우시 홍수가능성 증가, 하천의 건천화 및 지하수량의 감소 등에 대응하기 위한 효율적인 물관리 및 수자원의 확보가 절실한 상황이 되었다. 따라서, 환경부는 『물의 재이용 촉진 및 지원에 관한 법률』을 개정하고, 일정규모 이상의 민간시설 건축물에 대한 「빗물이용시설」설치를 의무화 하였다. 「빗물이용시설」을 설치할 경우, 대체 수자원 확보효과뿐 아니라, 수도요금 절감 및 인센티브정책으로 인한 경제적 혜택도 매우 크다.
- 제8조(빗물이용시설의 설치 관리)
① 대통령령으로 정하는 종합운동장, 실내체육관, 공공청사, 공동주택, 학교, 골프장 및 「유통산업발전법」제2조 제3호에 따른 대규모 점포를 신축(증축, 개축 및 재축 포함)하려는 자는 『빗물이용시설』을 설치·운영하여야 하며, 환경부령으로 정하는 바에 따라 설치 결과를 특별자치도지사·시장·군수·구청장에게 신고하여야 한다. (시행 2014. 7.16.)
-
-
건축물용도 면적기준 건축물용도 면적기준 운동장(지붕이 있는 경우)
또는 체육관지붕면적
1,000 m² 이상초·중·고등학교,
전문대학,대학 및 대학교건축면적 5,000 m² 이상 공공업무시설
(군사·국방시설은 제외)공공기관의 청사 골프장 부지면적
100,000 m² 이상아파트, 연립주택,
다세대주택 및 기숙사건축면적
10,000 m² 이상대규모점포 매장면적
3,000 m² 이상증축으로 누적된 면적 또는 개축, 재축한 면적이 위「면적기준」을 초과할 경우도 포함한다.
-
-
-

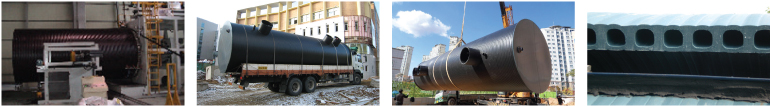

제품의장점 경제성 별도의 콘크리트 구조물이 불필요 하므로 공사비가 절감된다 재활용 파형강관매립형 및 HDPE 이중벽구조의 고강도 구조이므로 운송, 시공 및 대형 차량의 하중에도 변형, 파손되지 않으므로 누수의 위험이 없다 단열효과 이중벽 구조에 의한 단열효과가 우수하므로, 동절기에도 저장용수가 결빙되지 않는다 품질관리 전공정 자동화설비에 의하여 생산되므로 제품의 품질이 균일하고 불량이 없다 내식성 강산, 강알칼리 및 합성세제 등의 장기간 사용에 의한 부식에 강하므로 재질의 물성변화가 없다 내한성 HDPE는 혹한기에도 재료의 물성변화가 없으므로 제품의 안정성이 우수하다
-
-
-

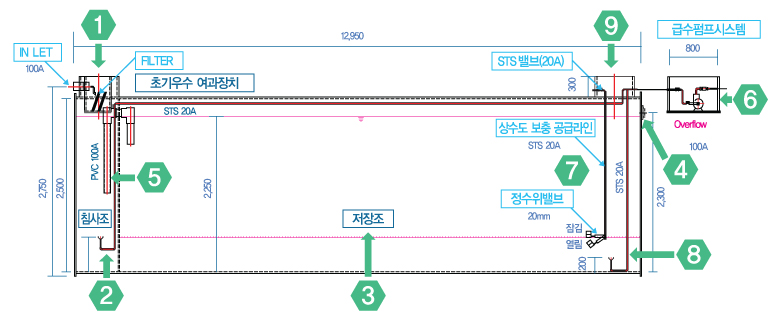

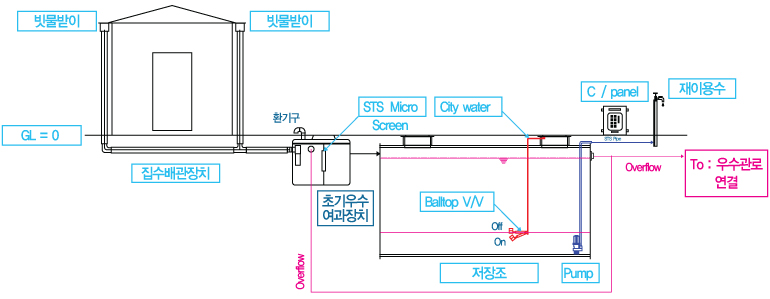

1 초기우수 여과장치 - 본체와 동일한 플라스틱 재질(HDPE)의 여과형 필터 시스템 적용
- 필터의 재질은 스테인리스(STS304)이며, 5mm와 2mm의 이중구조로 구성
- 상부에는 내부청소 및 유지관리를 위한 맨홀 및 사다리 설치2 침사조 - 침사조의 크기는 전체 용량의 5%를 적용
- 침사조 내 흡입구의 위치는 바닥에서 500mm 이상 띄움으로 침전물의 흡입을 방지3 저장조 - 저장조에는 필요시 다수의 칸막이를 두어 탱크의 수압 및 외압에 의한 파손을 방지
- 저장조 내 저장수의 원활한 흐름과 세척 용이를 위하여 칸막이 하단을 천공4 월류관 - 저장용량 이상의 빗물 유입시 안전을 위하여 월류관 설치
- 우수관로와 연결되므로 악취 방지를 위한 U-트랩 설치5 분리유입관 - 침사조에서 저장조로 빗물이 넘어갈 경우 중등수가 이송되도록 하여 바닥의
침전물이나 상부의 부유물이 저장조로 넘어가지 않음6 급수펌프시스템 - 메인펌프(자흡식)와 예비용 펌프 등 2개로 구성(수중펌프도 설치가능)
- 펌프시스템 내에 조작 밸브를 두어 침사조와 저장조의 용수를 선택적으로 사용할 수 있도록 구성
- 빗물을 계량할 수 있는 유량기(20A)를 별도로 설치7 상수도 보충 공급라인 - 갈수기 비상용수의 보충을 위하여 상수도 공급 라인 설치
- 상수도 보충저장량은 총용량의 10~15%를 유지8 급수배관 - 저장조 바닥에서 200mm 간격을 두어 침전물, 부유물 흡입 방지
- 흡입구에는 부식이 없는 스테인리스 흡입망 설치9 점검맨홀 - 내부 청소 및 유지 관리를 위하여 맨홀을 설치
- 맨홀은 차량하중에도 견딜 수 있는 BMC맨홀을 사용
- 맨홀내부에는 저장조안으로 내려갈 수 있는 사다리를 설치
※ 위 사양은 성능개선 및 현장여건에 따라 변경될 수 있습니다.
-
-
-

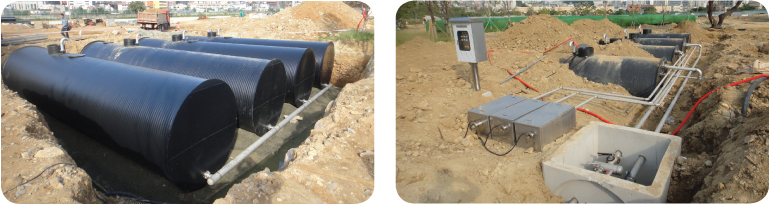

·설치 장소 : 부산시민공원
·저장 용량 : 200m³, 100m³
·사용 용도 : 조경용수 - 부산시민공원에 인접해서 통과하고 있는 한국철도공단의 KTX냉각수를
공원의 조경용수로 재활용하기 위한 용수저장시설임
-
-
-

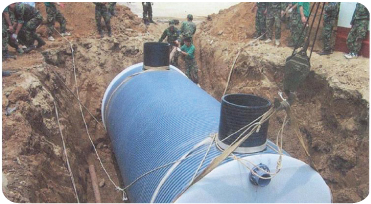

·설치 장소 : 강원도 육군 노도부대
·저장 용량 : 30m³
·사용 용도 : 비상용수, 조경용수, 청소 및 화장실용수
겨울철 빗물이용시설의 동파 실험을 함께 실험할 수 있는 곳을 선택하기 위하여 강원도 최전방 육군노도부대를 시범사업 주체로 선택. 군부대 자체에서 빗물을 이용한 수자원을 확보함으로 비상용수의 활용 및 홍수예방 등 군 장병들의 환경마인드 재고와 물절약 효과를 거두었다
-
-
기 대 효 과 ① 부대내 물공급의 안정성 확보
② 부대 하류의 홍수예방
③ 비상용 식수 확보
④ 물절약에 대한 체험적 교육 및 홍보
⑤ 군의 환경마인드 확산 및 이미지 제고
-
-
구분 이중벽 점보탱크 (HDPE) FRP 저장시설 콘크리트 저장시설 (R/C) 제품
시설 구성 기초공사 + 이중벽 점보탱크
(HDPE)저장조R/C 구조물 + FRP 탱크 R/C 구조물 + 방수 설치 기간 2~3일 15~20일 20~30일 장단점 - 설치 공사기간이 매우 짧다(1~2일)
▶ 즉각적인 현장 대응 능력이 탁월
- 토압, 차량하중에 파손 없음
- 이중벽 중공구조로 단열성이 우수
- 자동화 생산으로 품질이 균일
- 강산, 강알카리에 부식되지 않음
- 교체및폐기시재활용이가능
- 별도의 보강구조물 설치가 불필요
- 대용량(500톤 이상) 구조물의 경우
경제성이 떨어짐- 설치 공사기간이 길다(8~10일 소요)
▶ 즉각적인 현장 대응 능력이 떨어짐
- 토압,차량,지반취약에쉽게파손
- 단벽 구조로 단열효과 없음
- 수작업으로 품질이 매우 불균일
- 강산, 강알카리에 부식.
- 폐기시 산업폐기물 발생
(재활용 않됨)
- 별도의 콘크리트 구조물 반드시 필요
- 대용량(200톤 이상) 구조물의 경우
경제성이 떨어짐- 설치공사 기간이 매우 길다(약15일)
▶ 즉각적인 현장 대응 능력이 떨어짐
- 구조물의 강도가 매우 우수
- 단열효과없음
- 품질에 대한 효과가 높음
- 강산, 강알카리에 취약
- 폐기시 콘크리트 산업폐기물 발생
- 별도의 보강구조물 설치 불필요
- 대용량 구조물의 경우 경제성이 높음
-
